Ansys HFSSの概要

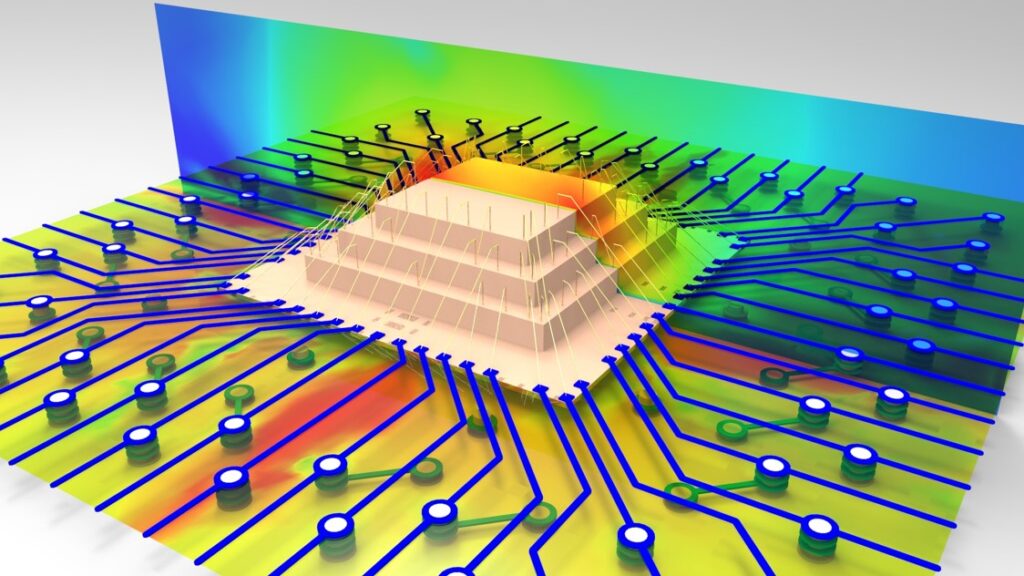

Ansys HFSSはアンテナ、IC,チップ、パッケージ、PCB、RFおよびマイクロ波回路用の3D電磁設計とシミュレーションが可能です。

業界標準である有限要素法(FEM)だけでなく、モーメント法(MoM)やレイトレース法(SBR+)等解析モデルに合わせて最も適切な解析手法が選択可能です。

適用分野

・アンテナ解析

・RF/マイクロ波/ミリ波解析

・シグナル/パワーインテグリティ解析

・EMC/EMI解析

特徴

・Maxwellの方程式を簡略化することなく忠実に解析

・アダプティブオートメッシュが高精度な解析を実現するメッシュを自動生成

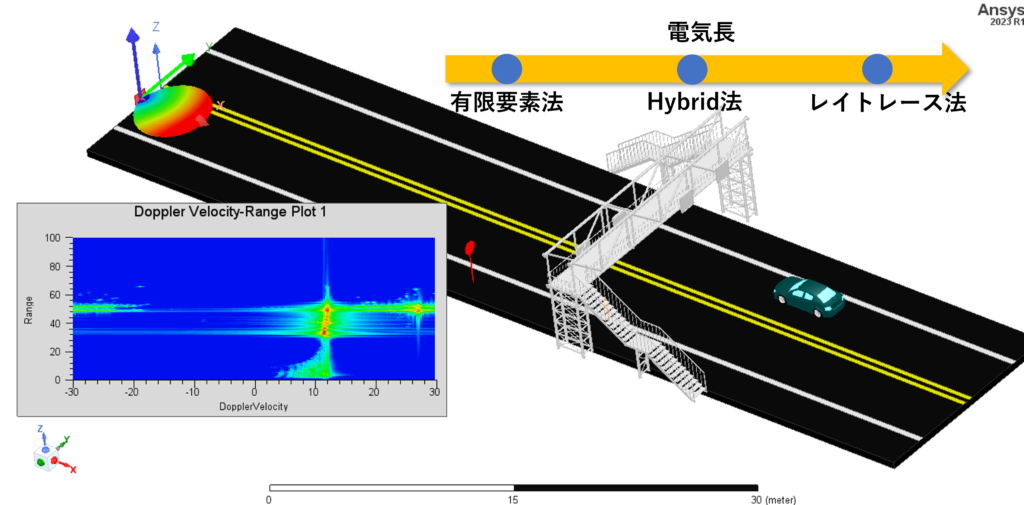

・有限要素法だけでなく、モーメント法やレイトレース法等、解析モデルに合わせて最も適切な解析手法が選択可能

解析用途に応じたソルバー

・周波数領域FEMソルバー

複雑なジオメトリをターゲットとするソルバー

・時間領域FEMソルバー

主に過渡信号の解析に使用

・周波数領域IEソルバー

電気的に大きな金属構造物に使用

・SBR+ソルバー

電気的に非常に大規模なものを対象としたソルバー

・Hybridソルバー

有限要素法とモーメント法を使用したHybridソルバーにより、精度を保ったまま使用メモリ、解析時間を大幅に短縮

主な解析結果

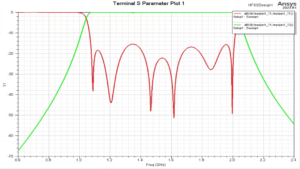

・S/Y/Zパラメータ

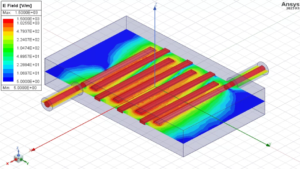

・電磁場

・導体と基板の損失

・放射電磁界と効率

・遠方界アンテナのパターンとゲイン

・マルチフィジックス解析のための熱負荷

2024 R1 / HFSSアップデート情報

・新しいビューナビゲーションコントロール機能
・AEDT関連製品へのOpen MPIのサポート
・gRPCによるAEDTへのCPython接続
・Ensightフォーマットによるアニメーションのエクスポート
・0に近い浮動小数点値の表示精度の向上

・Arrayメタデータのエキスポート
・CSVインポートによるArrayマスクの自動化
・SBR+領域における誘電体材料やVRTでのアンテナ遮断
・SBR+領域におけるPTD/UTDウェッジ補正の向上
・分散マトリクス生成におけるメモリ効率の向上
・マルチパクションの上限しきい値の自動予測
・分散スパースダイレクトソルバー:ポート未知数をグループ化せずに部分解析

HFSS 3D Layout
・レイアウトコンポーネントのマルチゾーンサポート
・ユーザビリティとパフォーマンスの向上
・リジッドフレックスのワークフローの向上
・ICモードの強化
・ICモードで暗号化技術をサポート
